风阀分类及接线图
作者：康美风 发布于：2022/5/12 9:19:01 点击量：430
风阀分类及接线图

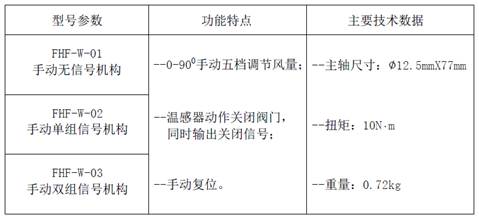

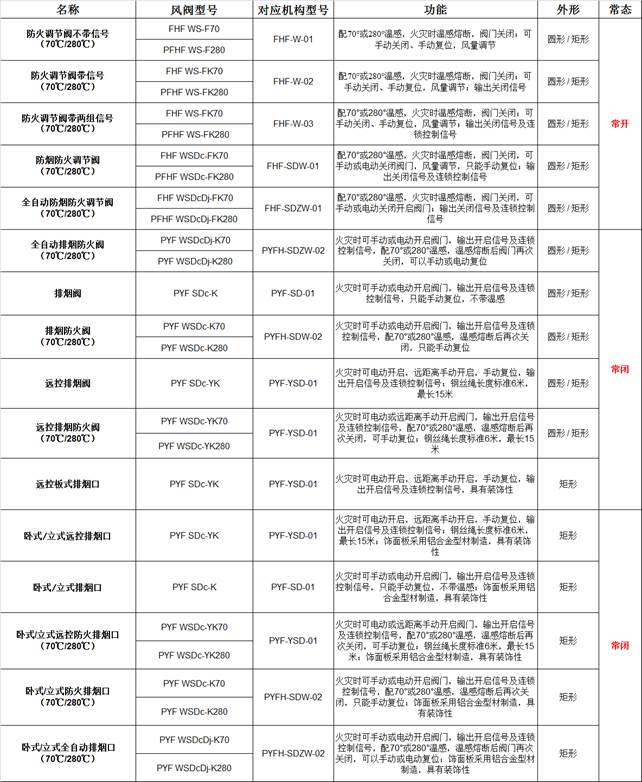

1、风阀型号对应机构功能表
2、相关防火阀机构说明
①FHF-W 手动防火阀执行机构

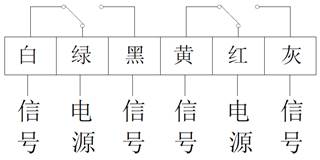

（1）FHF-W-02接线图如下：
（2）FHF-W-03接线图如下：

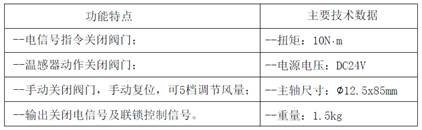

②FHF-SDW-01防火阀执行机构（半自动）

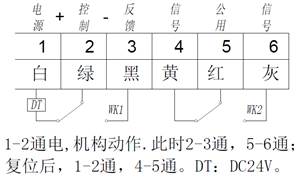

FHF-SDW-01接线图如下：
端子1-2接入DC24V，当机构动作，阀门关闭，此时端子2-3通，5-6通；当机构复位，阀门开启，则端子1-2通，4-5通。
③PYFH-SDW-02排烟防火阀执行机构
PYFH-SDW-02接线图如下：
端子1-2接入DC24V，当机构动作，阀门开启，此时端子2-3通，5-6通；当机构复位，阀门关闭，则端子1-2通，4-5通。

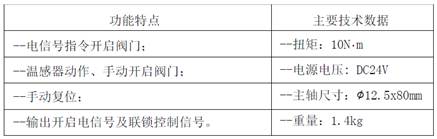

④PYF-SD-01排烟阀执行机构（半自动）
PYF-SD-01接线图如下：
端子1-2接入DC24V，当机构动作，阀门开启，此时端子2-3通，5-6通；当机构复位，阀门关闭，则端子1-2通，4-5通。

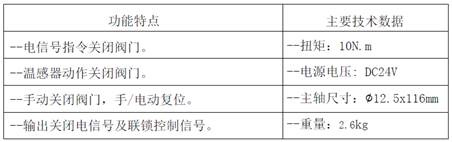

⑤FHF-SDZW-01全自动防火阀机构（全自动）
FHF-SDZW-01接线图如下：
当端子1-3接入DC24V，机构动作，阀门关闭，此时端子5-6通；
当端子1-2接入DC24V，机构复位，阀门开启，此时端子4-5通。

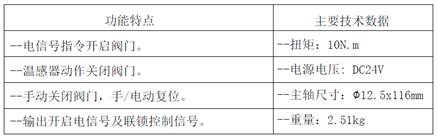

⑥PYFH-SDZW-02全自动二次动作排烟防火阀机构（全自动）
PYFH-SDZW-02接线图如下：
当端子1-3接入DC24V，机构动作，阀门开启，此时端子5-6通；
当端子1-2接入DC24V，机构复位，阀门关闭，此时端子4-5通。

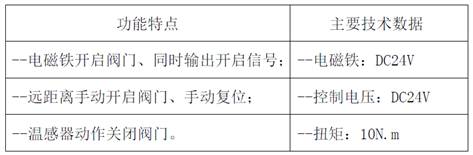

⑦PYF-YSD-01远程控制执行机构
PYF-YSD-01接线图如下：
端子1-2接入DC24V，当机构动作，阀门开启，此时端子2-3通，5-6通；当机构复位，阀门关闭，则端子1-2通，4-5通。
3、相关电动对开多叶调节阀机构说明
①开关型机构接线图
（1）QC0105024S1（电压DC24V/AC24V通用）
当端子1-2接DC24V/AC24V，机构动作，阀门关闭；此时端子S1-S2通；
当端子1-3接DC24V/AC24V，机构动作，阀门开启；此时端子S1-S3通。

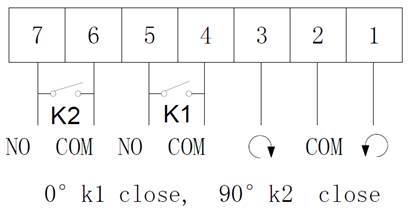

（2）QC0208024FK2（电压AC24V）/QC0208220FK2（电压AC220V）
当端子1-2接AC24V/AC220V，机构动作，阀门关闭；此时端子4-5通；
当端子1-3接AC24V/AC220V，机构动作，阀门开启；此时端子6-7通。

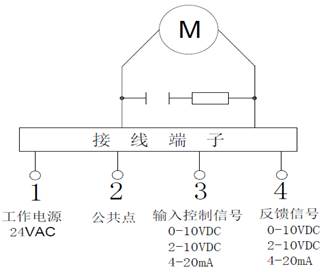

②模拟型机构接线图

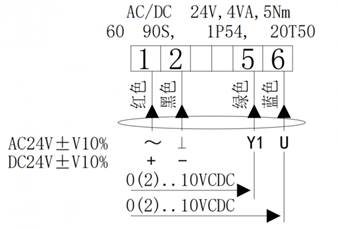

（1）QC0105024E（电压DC24V/AC24V通用）
（2）QC0208024E（电压AC24V）
